一、产品简介与用途

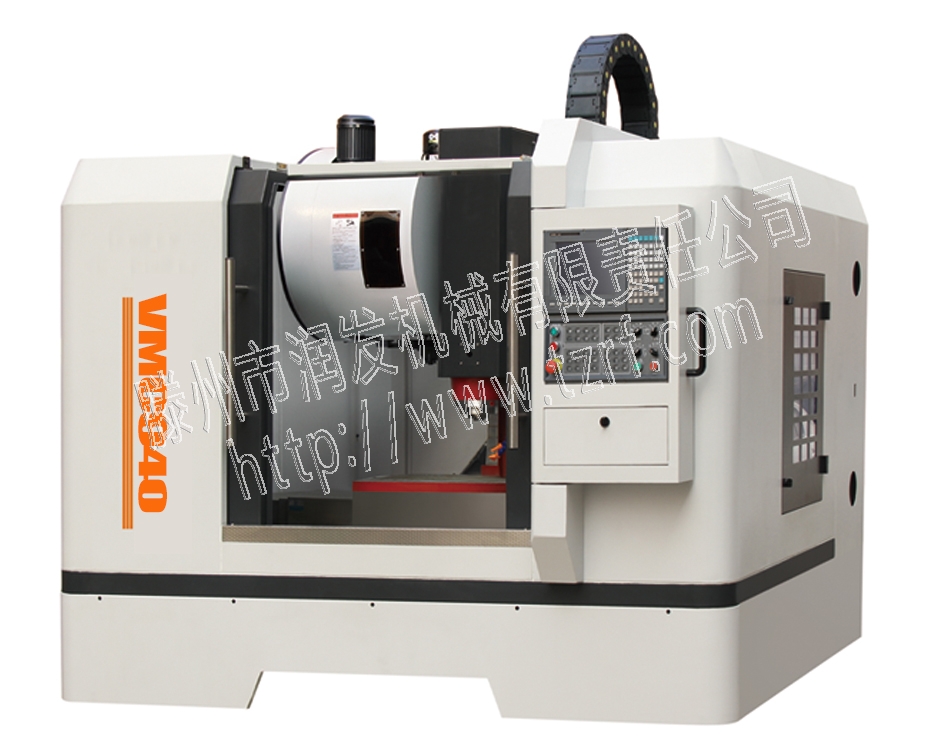

该产品为X、Y、Z三轴伺服直联控制半闭环立式加工中心，三轴均为钢球滚动直线导轨，导轨负载大、跨距宽、精度高，结构及外形尺寸紧凑合理，主轴为伺服电机通过同步带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹，可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工，适合于多品种、中小批量产品的生产，能满足对复杂、高精度零件的加工。可配第四旋转轴，以满足特殊零件的加工要求。

二、主要结构特点

1、      底座、滑座、工作台、立柱、主轴箱等主要基础件采用HT300铸铁；底座为箱体式结构，紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能；A型桥跨式立柱及内部网格状筋，有力保证了Z轴强力切削时的刚性及精度；基础件采用树脂砂造型并经过时效处理，为机床长期使用性能的稳定性提供了保障。

2、      X、Y、Z向导轨均为直线滚珠导轨，具有速度快、高刚性、低摩擦、低噪音、低温升变化等特性，配合自动强制润滑，提高机床精度寿命；

3、      Z向加配重块平衡，保证主轴箱运动顺畅、稳定；Z向驱动电机具有失电制动装置；

4、      X、Y、Z三个方向进给采用高精度高强度的内循环双螺母预压大导程滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，无背隙，保证机床的定位精度和同步；

5、      采用高速、高精度、高刚性主轴单元，轴向和径向承载能力强，最高转速可达8000rpm；

6、      X、Y、Z三个方向导轨、丝杠都采用防护装置，保证丝杠及导轨的清洁，确保机床的传动及运动精度和寿命；

7、      机床外防护采用全防护结构设计，操作方便、安全可靠，美观大方；

8、      采用可靠的集中自动润滑装置，定时、定量对机床各润滑点自动间歇式润滑，可依据工作状况调节润滑时间；

9、      采用台湾专业厂家生产的斗笠或圆盘刀库（选配）,换刀准确，时间短，效率高，经百万次运转测试，符合可靠性要求；带有阻尼结构，能减少运动时的冲击，保证刀库的使用寿命；气动驱动，使用方便，最短路径换刀；

10、  采用油水分离装置，保护气动拉刀缸；

11、  机床操作系统采用人体工程学原理，操作箱独立设计，可旋转，操作方便。

三、主要技术参数

①  行程

②  工作台

③  主轴

④  刀具

最大刀具直径（邻空）：φ80/φ150mm

最大刀具长度：300mm

最大刀具重量：6kg

⑤  快速位移

⑥  精度

12、    CNC控制系统

系统具有完善可靠的联锁、安全保护和故障诊断报警等功能，配有RS232标准与网线通讯接口，可与计算机进行程序控制与存储，能实现DNC加工（依系统不同有差异）。

●电机

X/Y/Z轴交流伺服电机      （         扭矩N.m 7.7/7.7/10）

13、    电源装置

电源形式                               三相交流380V±10%   50Hz±10%

用电容量                               12KVA

14、    冷却系统

水箱容积：                           100L

冷却泵功率：                       90W

冷却泵流量：                       10L/min

额定扬程：              10m

15、    气源

使用气压：              0.6MPa

16、    机床外形尺寸及重量

机床外形尺寸（纵深×左右×高）:       2800××2500mm

机床约重:                3000Kg

四、标准配置

 1、主轴单元8000rpm

2、数控系统：KND1000M-c（绝对值）；

3、主轴伺服电机：最高转速8000rpm

4、功率5.5Kw；

5、35直线滚动导轨；

6、刚性攻丝；

7、移动手脉；

8、集中自动油润滑；

9、Z轴配重系统；

10、外置冷却系统及水箱；

11、简约防护钣金护罩及导轨护罩(可根据客户要求全防护)

12、调整垫铁；

六、选择配置

1.国外系统：SIEMENS 828D或808D、三菱M70B或M70A、FANUC 0i-mater-MD或FANUC 0i  MD；国产系统广数、华中系统（根据客户要求）

2.第四轴；

3.圆盘24把刀库。
