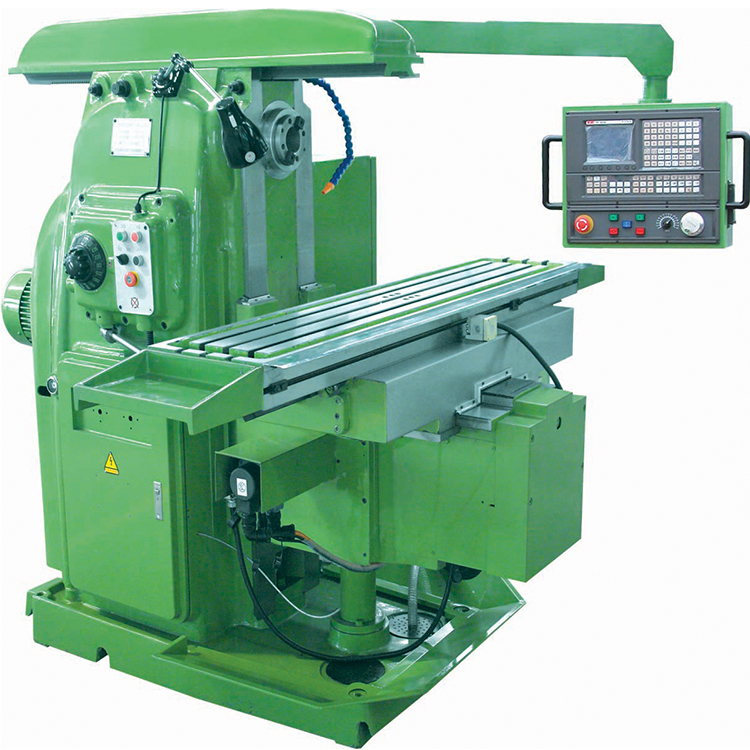

XK6132卧式数控铣床

  • 小型数控铣床
  • 数控铣床
  • 数控铣床XK7125
  • 数控铣床
  • XK7140A 数控铣床
  • VMC713立式加工中心
  • XH7130L 数控铣床
  • XHL715D立式加工中心
  • XK7150数控床身式立式铣床
  • VMC7136立式加工中心
  • XH7126线轨加工中
  • XK6132卧式数控铣床
  • XK5032立式数控铣床
  • VMC850 加工中心
  • VMC940数控加工中心
  • VMC640数控加工中心
  • XK7118小型数控
  • XHL7132 数控高速铣
  • XH7132 立式加工中心
  • VMC1060 立式数控加工中心

产品摘要:

XK6132卧式数控铣床为X、Y、Z三轴伺服控制半闭环立式数控床身铣床,三轴均为矩形淬火硬轨,导轨宽、跨距大,结构及外形尺寸紧凑合理。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。是机械制造、模具、仪器、仪表、汽车、摩托车等行业的理想加工设备。 可配第四分度轴,以满足特殊零件的加工要求。


产品描述

一、主要结构特点

1、底座、滑座、工作台、立柱、主轴箱等主要基础件采用HT300铸铁,并经人工时效处理,保证机床长期使用的稳定性,为机床性能的稳定性提供了保障。

2、整体结构为床身式结构,工作台可水平回转角度 ±45°,拓展机床的加工范围;主轴承载能力强采用能耗制动,制动转矩大,停止迅速、可靠。

3、工作台X 、Y、Z方向导轨均为宽矩形滑动导轨,并经超音频淬火及精密磨削。滑动导轨面精密刮研,配合自动强制润滑,减小进给运动的磨擦阻力,减小低速爬行,提高机床精度寿命。

4、X、Y、Z三方向进给均采用高精度、高强度滚珠丝杠,伺服电机驱动,确保机床的定位精度。导轨、滚珠丝杠采用防护装置,保证丝杠和导轨的清洁,确保机床传动及运行精度。

5、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑,减小机床的磨损,保证机床的高效运转;同时,冷却系统通过调整喷嘴改变冷却液流量的大小,满足不同的加工需求。

6、机床操作系统可完成任意角度的直线、圆弧的高精度铣削。丰富的NC功能;如彩色液晶显示、各种循环功能、刀具补偿、程序存储和编辑、加工轨迹三维图形仿真等。适用于用户强力铣削加工。

7、机床设计符合人体工程学原理,操作方便;操作面板均使用形象化符号设计,简单直观。

二、机床主要技术参数

1主轴孔锥度                          7:24 ISO50

2、 主轴中心线至床身垂直导轨的距离      30-350 mm

3、 主轴中心线至悬梁的距离              155 mm

4、主轴孔径                             29mm                              5、主轴孔中心至工作台面距离             30~360

6、主轴转速范围/级数                   30~1500 rpm /18 级

7、 工作台面尺寸                        1375x360 mm

8、 工作台行程  纵向/横向/垂向         900/330/350  mm

9、工作台承重300kg

10、工作台快速移动速度  纵向/横向/垂向   8/8/6m/min

11、切削进给速度                        0-4000 mm/min

12、 工作台“T”型槽  槽数/宽度/间距     3/18/70mm

     13、 主电动机功率                        7.5kW

     14、机床外形尺寸 (长x宽x高)        2294x1770x1795 mm

     15、 机床净重                            2700/3000 Kg

三、系统配置



标准配置

配置GSK928MA钻铣床数控系统 ; 进给电机:X、Y、Z:10 Nm

选择配置

可选配置KND1000M伺服系统; 进给电机:10 Nm



可选配置KND-100ME伺服系统 进给电机:X、Y、Z 10 Nm

可选配置FANUC 伺服系统;  进给电机:  8 Nm



可选配置西门子伺服系统;   进给电机:X、Y、Z 11Nm



可选配置广泰数控GT3X/4X系统; 进给电机:10 Nm









说明:因配置、特殊定货、数控系统的不同和产品的不断完善,会影响部分技术参数指标,定货时请依据实际情况核实,不便之处,敬请谅解!
