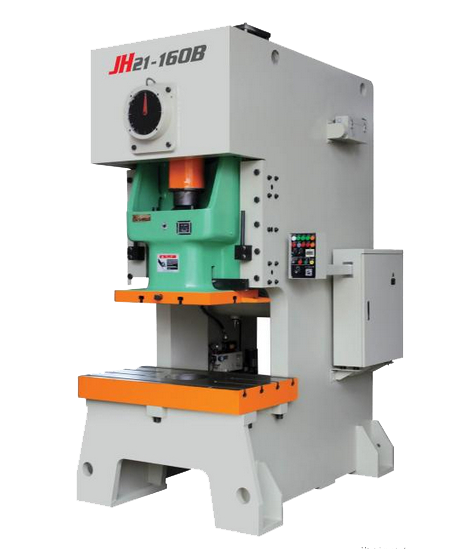

JH21型高性能气动摩擦离合冲床

  • J23开式可倾冲床
  • JC21型开式固定台冲床
  • J21开式固定台冲床
  • JC21S深喉开式固定台冲床
  • JH21型高性能气动摩擦离合冲床

产品摘要:

用途 ● 适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。 ● 广泛应用于电器、车辆、拖拉机、矿山机械、五金工具、机械制造等工业领域。


产品描述

用途
● 适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。
● 广泛应用于电器、车辆、拖拉机、矿山机械、五金工具、机械制造等工业领域。
结构
● 钢板焊接机身,刚度好,精度更稳定。
● 曲轴纵放,结构紧凑,外形美观。
● 装模高度实现电动调节,数字显示调节高度。
● 滑块采用矩形六面体加长导轨、配青铜衬板,导向精度高。
● 采用组合式气动摩擦离合器-制动器,接合平稳,动作灵敏。
● 压塌式保险器,保证整机过载时的安全。
● 滑块高有提升式平衡缸,实现滑块连杆的平衡。
特点
● 滑块可寸动,可紧急停止运动,操作更安全。
● 所路采用双联阀控制,动作灵敏,符合压力机安全标准。

   型号
技术参数
单位 JH21-25 JH21-45 JH21-63 JH21-80 JH21-125
公称力 kN 250 450 630 800 1250
公称力行程 mm 3 4 4 5 5
滑块行程 mm 80 100 120 140 160
滑块行程次数 次/min 100 80 70 60 50
最大装模高度 mm 250 270 300 320 370
装模高度调节量 mm 50 60 80 80 100
喉深 mm 210 230 300 300 360
工作台尺寸 mm 400*700 440*810 580*900 580*1000 700*1100
台板孔径 mm Φ150 Φ160 Φ180 Φ180 Φ160
工作台板厚度 mm 80 110 110 110 120
滑块底面尺寸 mm 250*360 340*410 400*480 420*560 520*620
模柄孔尺寸 mm Φ40*60 Φ40*60 Φ50*80 Φ50*80 Φ70*80
立柱间距 mm 450 550 560 640 640
电动机 型号   Y100L-4 Y225M-6 Y132M-6 Y132M-4 Y160L-6
功率 KW 3 5.5 5.5 7.5 11
外形尺寸 mm 1300 1400 1752 1780 1900
1100 1125 1200 1300 1300
2100 2350 2570 2780 3300
整机重量 kg 2700 3600 5500 7200 9800



型号
技术参数
单位 JH21-160 JH21-200 JH21-250 JH21-315 JH21-400
公称力 kN 1600 2000 2500 3150 4000
公称力行程 mm 6 6 8 8 10
滑块行程 mm 180 200 200 200 200
滑块行程次数 次/min 45 40 40 30 25
最大装模高度 mm 400 450 450 430 430
装模高度调节量 mm 110 110 110 120 120
滑块中心道机身距离 mm 390 430 450 420 420
工作台尺寸 mm 760*1200 840*1400 880*1500 800*1400 800*1400
工作台板孔尺寸 mm Φ180 Φ200 Φ250 Φ280 Φ280
工作台板厚度 mm 150 180 180 170 180
滑块底面尺寸 mm 580*700 650*880 700*930 650*850 650*850
模柄孔尺寸 mm Φ70*100 Φ70*100 Φ70*100 Φ70*90 Φ70*90
立柱间距 mm 660 820 950 920 960
电动机 型号   Y180L-6 Y200L1-6 Y200L2-6 Y225M-6 Y250M-6
功率 KW 15 18.5 22 30 37
外形尺寸 mm 2040 2370 2690 2770 2850
1360 1600 1630 1650 1650
3300 3900 3900 3550 4450
整机重量 kg 13200 19500 22000 25000 31000
