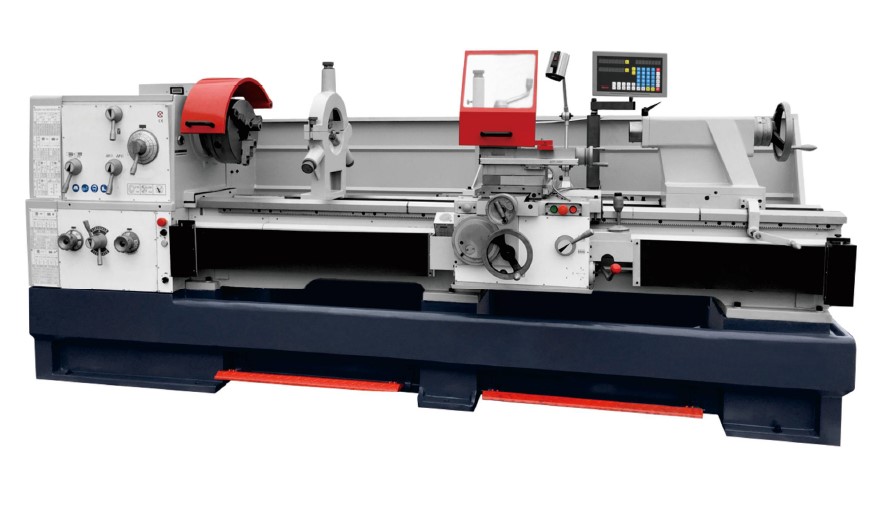

普通高精度卧式马鞍车床C6280

  • 普通高精度卧式马鞍车床C6280
  • C6251/C6251V/C6256/C6256V 卧式精密普通
  • CA61(2)66系列普通卧式车床
  • 重型卧式普通车床CW6280

产品摘要:

整体床身和分床身可供选择


产品描述

机床型号

C6280

机床主参数



床身上最大回转直径

Φ800mm

拖板上最大回转直径

Φ560mm

马鞍槽内最大回转直径

Φ1040mm

花盘前马鞍有效长度

250mm

主轴中心高

400mm

两顶尖中心距

1500mm/2000mm/3000mm

床身宽度

510mm

车刀刀杆最大尺寸(宽×高)

25mm × 25mm

中拖板最大横向行程

420mm

小拖板最大纵向行程

230mm

机床主轴参数



主轴孔径

Φ105mm

主轴头部联接型式

D1-8

主轴变径衬套锥度

Φ113mm(1:20)/MT5

主轴转数级数

16

主轴转速范围

17~1100rpm

切削螺纹、走刀量范围及种数



大丝杆规格

Φ40mm×2T.P.I. or Φ40mm×12mm

英制螺纹范围及种数

7/16~80T.P.I. (54 kinds)

公制螺纹范围及种数

0.45~120mm (54 kinds)

径节范围及种数

7/8~160DP (42 kinds)

模数范围及种数

0.25~60MP (46 kinds)

公制主轴每转纵向走刀量

0.044~1.48mm/rev (25 kinds)

英制主轴每转纵向走刀量

0.00165"~0.05497"/rev (25 kinds)

公制主轴每转横向走刀量

0.022~0.74mm/rev (25 kinds)

英制主轴每转横向走刀量

0.00083"~0.02774"/rev (25 kinds)

机床尾架参数



尾架套筒行程

235mm

尾架套筒外径

Φ90mm

尾架套筒内孔锥度

MT5

机床电机规格



主电机功率

11kW (15HP)

冷却泵电机功率

0.09kW (1/8HP)

机床尺寸及重量



外型尺寸(长×宽×高)

321/371/471cm×136cm×167cm

包装箱尺寸(长×宽×高)

324/374/474cm×127cm×191cm

机床净重

3320/3605/3970kg

机床毛重

3825/4125/4600kg

标准附件

·三爪卡盘
·变径套及顶尖
·油枪







特殊附件

·四爪卡盘
·花盘
·拔盘
·中心架
·跟刀架
·快换刀架
·车锥度附件
